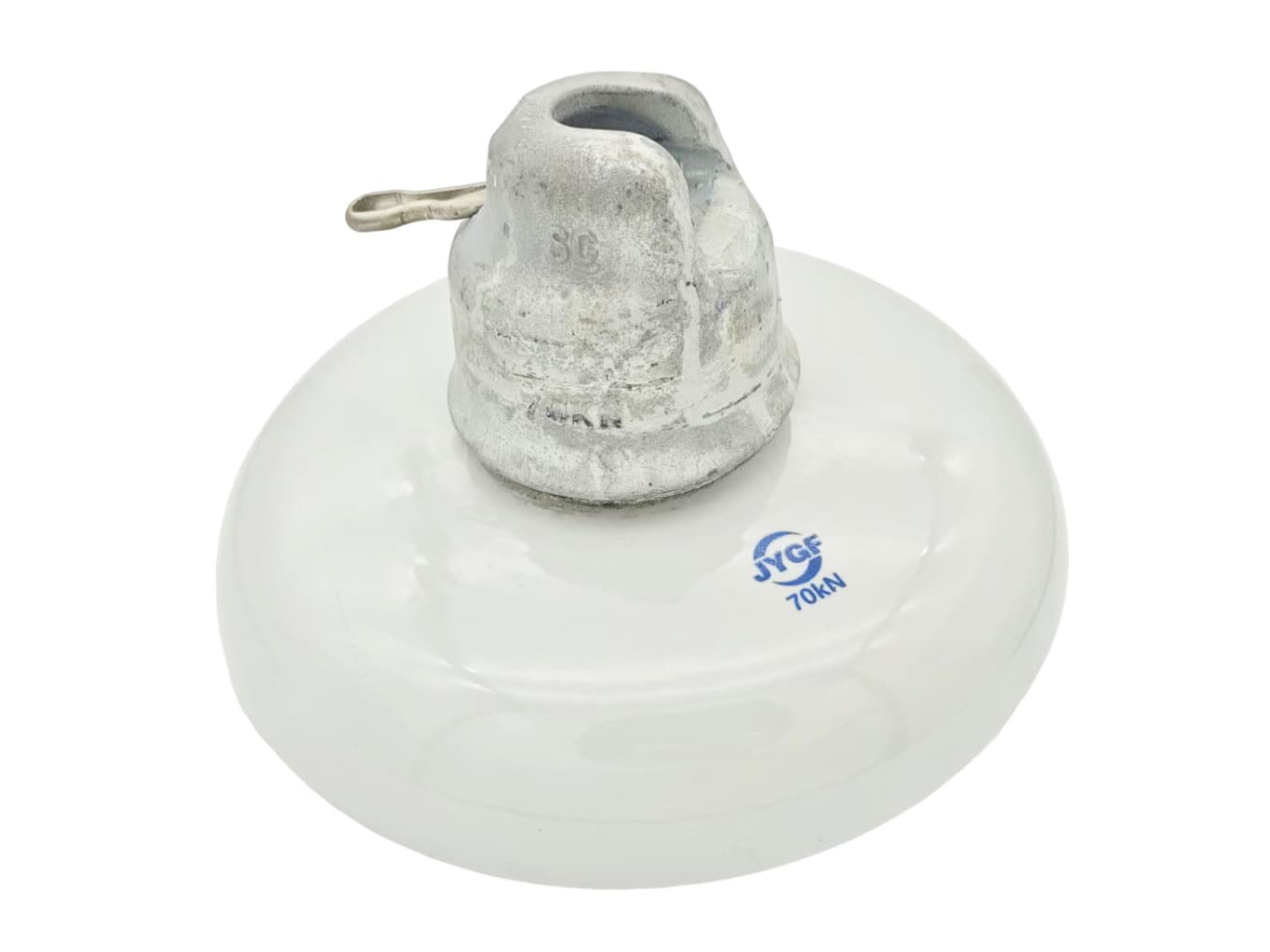

Aufgehängter Porzellanisolator vom AC-Scheibentyp
Der hängende Porzellanisolator vom AC-Scheibentyp (Scheibenkappen-Nagel-Typ) ist das Hauptprodukt für die Freileitungsstromübertragung. Es verfügt über drei Schuppenprofile: Normal, Antibeschlag und Antifouling. Es ist typgeprüft nach IEC 60305 / IEC 60383 und wird einer 100%igen elektromechanischen Stückprüfung unterzogen. Strings können von 33 kV bis 1000 kV ACs konfiguriert werden. Optionaler Zinkring für Meeres- und Industrieumgebungen.
Scheibenaufhängungsisolatoren für Wechselstromübertragungsleitungen.
- 70-530 kN Elektromechanische Laststufe
- Standardmäßiges, beschlagfreies (BP) Antifouling-Schuppenprofil
- Optionaler Zinkring für Korrosionskorridor
- Entspricht IEC 60305 / 60383 / 60797
Galerie
Aufgehängter Porzellanisolator vom AC-Scheibentyp – Produktionsfotos

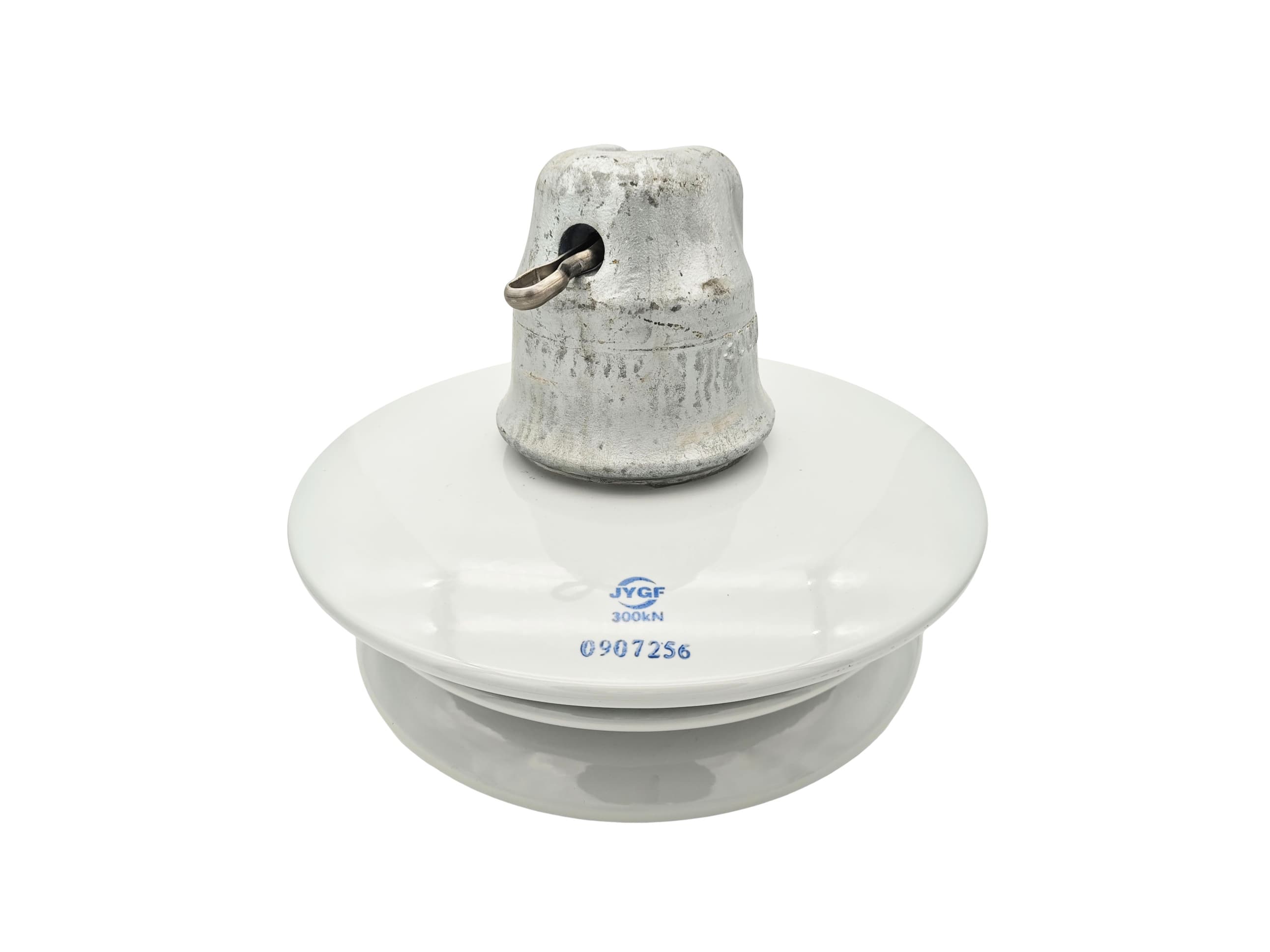

U300BP-195T · 300 kN UHV
U70B-146 · 70 kN standard disc

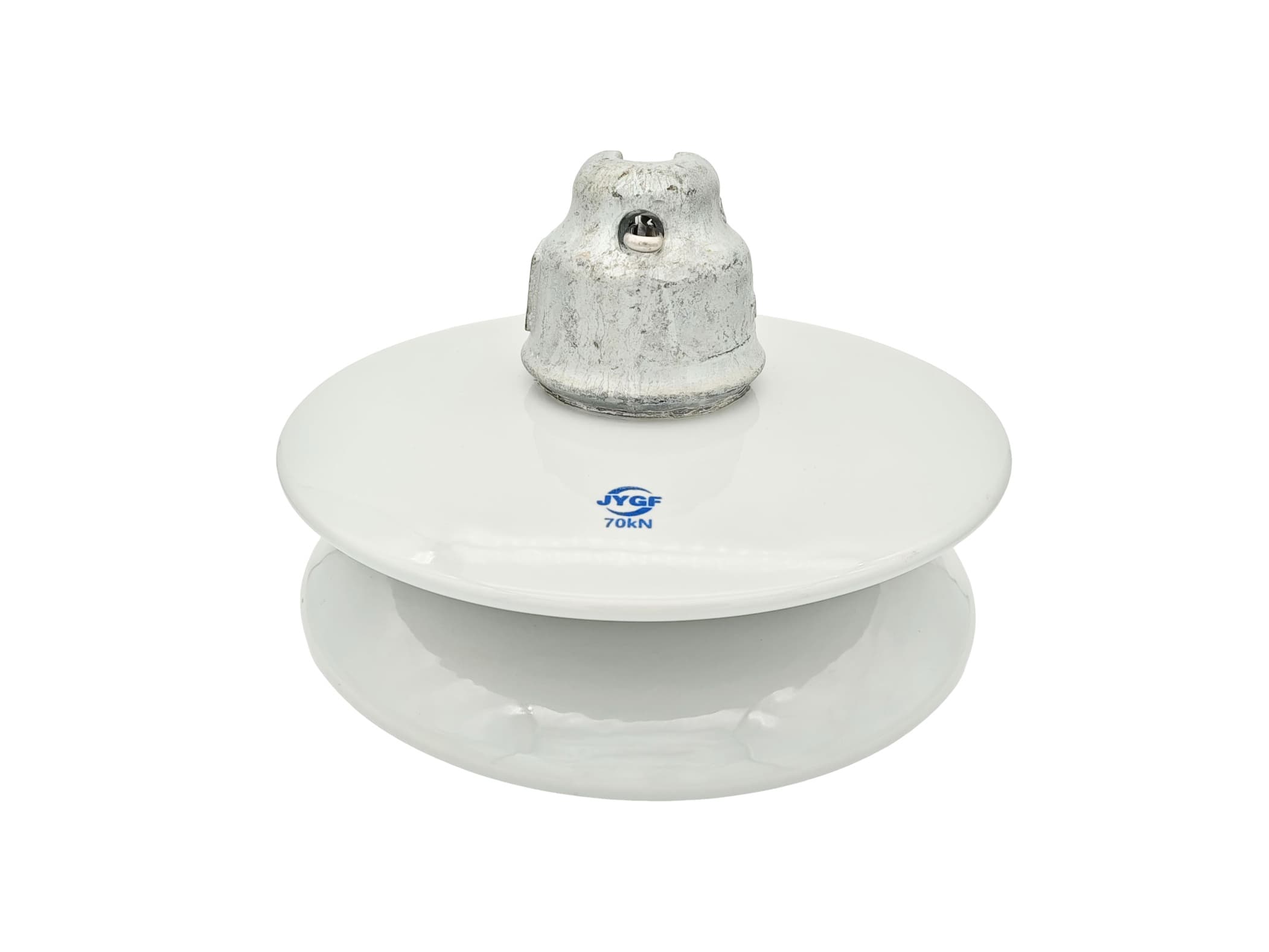

U70BP-146D · 70 kN fog disc

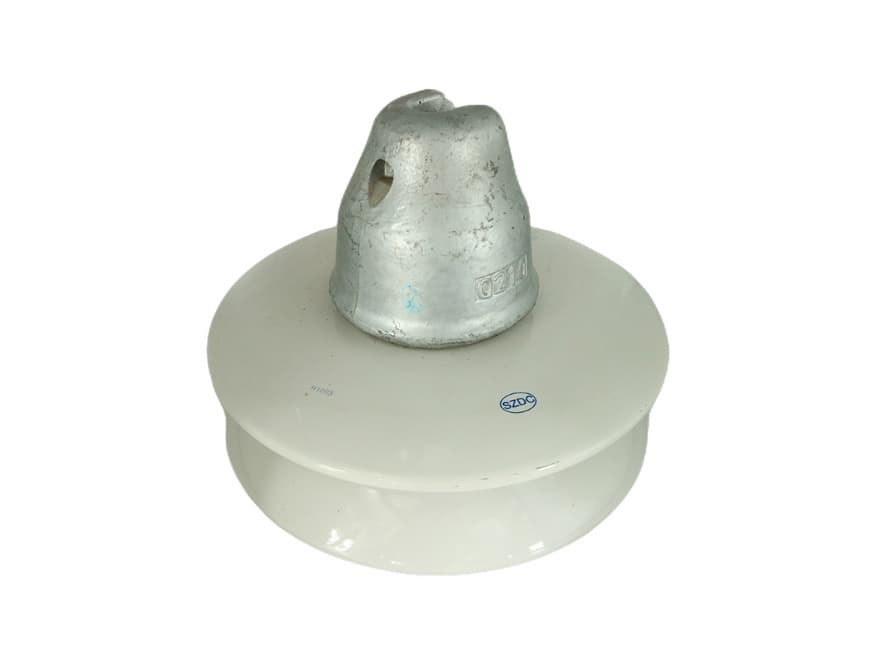

U210BP-146D · 210 kN anti-pollution
U40C · 40 kN distribution disc
U70B-146 · assembled string view
Modelle
Verfügbare Modelle
| Code | Voltage class | Mechanische Belastung | Kriechen | Standard |
|---|---|---|---|---|
| U70B-146 | — | 70 kN | 320 mm | IEC 60305 |
| U70BP-146D | — | 70 kN | 445 mm | IEC 60305 |
| U120B-146 | — | 120 kN | 320 mm | IEC 60305 |
| U160B-170 | — | 160 kN | 380 mm | IEC 60305 |
| U210B-170 | — | 210 kN | 380 mm | IEC 60305 |
| U300BP-195T | — | 300 kN | 545 mm | IEC 60305 |
| U420B-205 | — | 420 kN | 450 mm | IEC 60305 |
| U530B-240 | — | 530 kN | 545 mm | IEC 60305 |
FAQ
Häufig gestellte Fragen
Welche Standards erfüllt Aufgehängter Porzellanisolator vom AC-Scheibentyp?
Alle Aufgehängter Porzellanisolator vom AC-Scheibentyp aus InsulatorX sind typgeprüft nach IEC 60305. Typprüfberichte werden von unabhängigen Laboren ausgestellt, einschließlich CEPRI und KEMA, und Werksaudits des Käufers oder Zeugentests sind willko mm en.
Welche Bewertungen sind für Aufgehängter Porzellanisolator vom AC-Scheibentyp verfügbar?
Aufgehängter Porzellanisolator vom AC-Scheibentyp werden über 70–530 kN bereitgestellt. Senden Sie uns Ihre Anforderungen an Netzspannung, Spannspannung und Kriechstrecke und unsere Ingenieure werden das richtige Modell mit Spielraum dimensionieren.
Welche Aufgehängter Porzellanisolator vom AC-Scheibentyp-Modelle kann ich bestellen?
Katalogmodelle umfassen U70B-146, U70BP-146D, U120B-146, U160B-170, U210B-170, U300BP-195T, U420B-205, U530B-240. Sondermaße, Schirmprofile, Kriechstreckenverlängerungen und Anschlussmarkierungen sind auf Anfrage möglich.
Kann Aufgehängter Porzellanisolator vom AC-Scheibentyp für Küsten- oder stark verschmutzte Leitungen geliefert werden?
Ja. Wir erhöhen die Kriechstrecke und bieten Nebel-/Antiverschmutzungsprofile oder hydrophobe Silikongehäuse an, deren Größe auf die Verschmutzungsklasse Ihres Standorts abgesti mm t ist – typischerweise Klasse III bis IV in Küstennähe.
Wie kann ich ein Angebot anfordern und wie lange ist die Lieferzeit für Aufgehängter Porzellanisolator vom AC-Scheibentyp?
Senden Sie Ihre Spezifikationen – Spannung, mechanische Belastung, Kriechstrecke, Umgebung, Menge und INCOTERM – per E-Mail an support@insulatorx.com. Wir antworten innerhalb eines Werktages; Die Lieferzeit beträgt 4 bis 6 Wochen für Standardmodelle und 8 bis 14 Wochen für Sonderanfertigungen mit Versand gemäß EXW/FOB/CIF/DDP.
